Descrizione

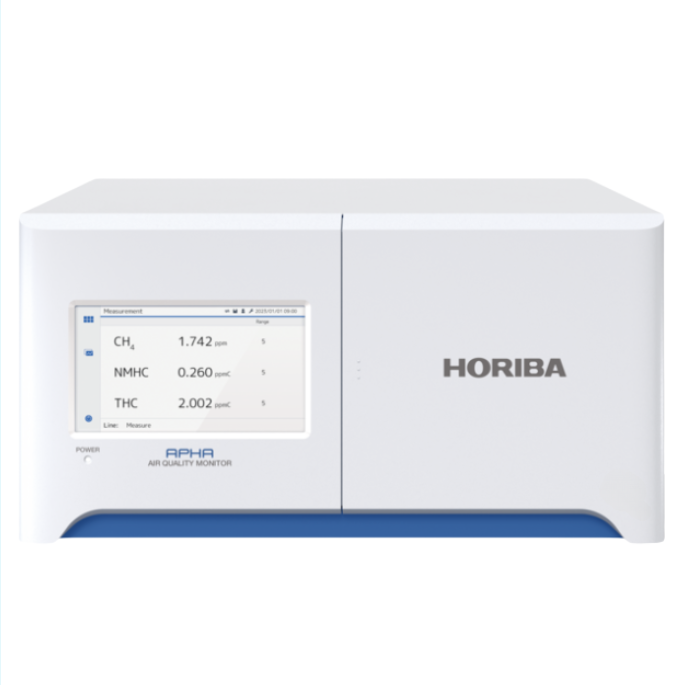

L’analizzatore idrocarburi totali Horiba APHA-380 è uno strumento della nuova serie Horiba sviluppato per applicazioni di monitoraggio della qualità dell’aria.
Il sistema misura simultaneamente THC, CH₄ e NMHC, permettendo il controllo degli idrocarburi totali, del metano e degli idrocarburi non metanici presenti nel campione. Questa configurazione rende l’analizzatore idrocarburi totali adatto alle applicazioni che richiedono misure continue e affidabili degli idrocarburi in aria ambiente.
Il principio di misura si basa sul metodo FID, Flame Ionization Detector, con combustione selettiva. Il metodo FID rileva gli idrocarburi attraverso la ionizzazione generata da una fiamma a idrogeno. Gli ioni prodotti vengono raccolti e rilevati come corrente elettrica, consentendo di determinare la concentrazione degli idrocarburi nel gas campione.
Nel caso dell’APHA-380, l’analizzatore idrocarburi totali integra un meccanismo di combustione selettiva. Il campione viene inizialmente misurato per determinare gli idrocarburi totali; successivamente, un NMHC-cutter consente di bruciare tutti gli idrocarburi presenti nel campione ad eccezione del metano. In questo modo lo strumento misura il CH₄ e calcola gli NMHC dalla differenza tra THC e CH₄.
L’analizzatore idrocarburi totali dispone di un display touch screen a colori da 7”, con interfaccia intuitiva e visualizzazione grafica dei trend. La connettività integrata consente operazioni da remoto tramite PC, tablet o smartphone, oltre alla comunicazione tramite Modbus TCP, Modbus RTU e archiviazione dati tramite USB flash drive.
| Dato tecnico | Specifica |
|---|---|
| Componenti misurati | Metano, idrocarburi non metanici, idrocarburi totali |
| Sigle | CH₄, NMHC, THC |
| Principio di misura | Flame Ionization Detector Method, FID, con combustione selettiva |
| Range di misura | 0–5 / 10 / 20 / 50 / 100 ppmC |
| Numero range | Fino a 5 range selezionabili, auto-range |
| Limite di rilevabilità | < 0,02 ppmC |
| Unità di misura | ppmC, ppm |
| Flusso gas campione | Circa 0,8 L/min |
| Ripetibilità | ±1,0% del fondo scala |
| Linearità | ±1,0% del fondo scala |
| Deriva zero | < 0,025 ppmC / 24 h |
| Deriva span | < 0,5% del fondo scala / 24 h |
| Tempo di risposta | < 40 s dal punto di ingresso |
| Display | LCD a colori da 7” con pannello touch |
| Comunicazione | Ethernet x2, RS-232C x1, USB flash drive x1 |
| Uscita analogica opzionale | Max 3 canali, DC 4–20 mA, DC 0–0,1 V, 0–1 V, 0–5 V o 0–10 V |
| Uscita digitale opzionale | Uscite a contatto relè |
| Ingresso digitale opzionale | Max 4 canali |
| Ambiente operativo | 0–40 °C, umidità relativa ≤ 85% |
| Compensazione temperatura e pressione | Presente |
| Pompa e filtro campionamento | Interni |
| Alimentazione | AC 100–240 V ±10%, 50/60 Hz |
| Consumo | 230 W |
| Dimensioni | 430 x 568 x 221 mm |
| Peso | Circa 26 kg |
| Conformità | CE, UKCA, KC, FCC, China RoHS |
